⚡ מדריך להחלפת פלאנג בדוד חשמל 🔧

📢 הבהרה

חמם מהיר לדוד = מאיץ חום לדוד = פלאנג לדוד שמש = פלאנג לדוד חשמל = מאיץ לדוד חשמל = מאיץ לדוד שמש = חמם בדוד שמש.

🔍 אבחון תקלות נפוצות

תסמיןאבחון ופתרון
💡 הנורה בדוד לא נדלקתבדוק: מפסק בלוח חשמל, חיבורים, מצב מפסק הדוד
⚠️ דוד דולק אך לא מחמםבדוק אם מונה החשמל מסתובב מהר יותר בהפעלה
🔧 מונה מסתובב אך אין חימוםהחלף פלאנג + נקה אבנית מהדוד
❌ אין תגובה במונהיתכן גוף חימום או תרמוסטט פגום
🐢 חימום איטיהחלף פלאנג ונקה אבנית

🧰 כלים נדרשים

🔧 מברג פיליפס בינוני
🔩 מפתח בוקסה 3/8
🔩 מפתח בוקסה 9/16
🧤 כפפות עבודה
🪣 דלי לאיסוף מים
🔄 פלאנג חדש
🧽 אטמים חדשים

❗❗ אמצעי בטיחות

1. 🔌 חובה לנתק חשמל לפני העבודה – הן במפסק הדוד והן בלוח הראשי!

2. 💦 אל תפעיל דוד ללא מים – יגרום לשריפת גוף החימום

3. 🧤 השתמש בכפפות מגן בעבודה

📋 שלבי העבודה המפורטים

1 ניתוק חשמלי

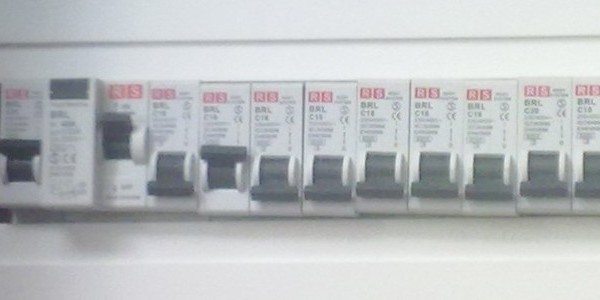

הורד את המפסק של הדוד בלוח החשמל הראשי. אם אינך בטוח, הורד את כל המפסקים.

לוח חשמל ביתי עם סימון על מפסק הדוד

2 ניתוק אספקת המים

אתר את ברז המים הקרים המוביל לדוד וסגור אותו. אם אין ברז נפרד – סגור את הברז הראשי.

ברז מים סגור

3 גישה למערכת החשמל

פתח את מכסה הפלסטיק המגן על מערכת החשמל בדוד באמצעות מברג פיליפס.

מעטפת חשמל של דוד

4 ניתוק חיווט חשמלי

שחרר את חוט הארקה (ירוק-צהוב) עם מפתח בוקסה 3/8. נתק את חוטי החשמל (חום וכחול) מהתרמוסטט.

ניתוק חוטי חשמל מהתרמוסטט

5 הסרת התרמוסטט

שחרר את זוג החוטים המחוברים ישירות לגוף החימום והוצא בעדינות את התרמוסטט.

הוצאת תרמוסטט מהפלאנג

6 שחרור לחץ מים

פתח את הברז של המים החמים באמבטיה כדי לשחרר לחץ מהצנרת.

ברז מים חמים פתוח באמבטיה

7 שחרור ברגי הפלאנג

השתמש במפתח בוקסה 9/16 כדי לשחרר את 6 הברגים המקיפים את הפלאנג.

שחרור ברגי הפלאנג עם מפתח בוקסה

8 ריקון הדוד

הסר את הפלאנג הישן ותן למים להתרוקן לתוך דלי או ישירות לאמבטיה.

מים יוצאים מדוד לאחר הסרת הפלאנג

9 ניקוי אבנית

נקה משקעי אבנית מפנים הדוד עם מברשת מתכת. לדודים על הגג – שטוף עם מים קרים.

ניקוי אבנית מפנים הדוד

10 התקנת פלאנג חדש

התקן פלאנג חדש עם אטם גומי. וודא שהחור הגדול פונה לכיוון כניסת מים קרים.

התקנת פלאנג חדש עם אטם

11 הידוק ברגים

הדק את 6 הברגים החדשים בהצלבה (כמו בגלגל רכב) כדי להבטיח אטימה שווה.

הידוק ברגי הפלאנג בהצלבה

12 חיבור תרמוסטט

הכנס את התרמוסטט חזרה לתושבת וחבר את החוטים לגוף החימום.

חיבור תרמוסטט לפלאנג החדש

13 חיבור חשמל

חבר מחדש את חוטי החשמל לתרמוסטט ואת חוט הארקה. סגור את מכסה מערכת החשמל.

חיבור חוטי חשמל לתרמוסטט

14 מילוי הדוד

פתח את ברז המים הקרים לדוד והשאר ברז מים חמים פתוח עד שיזרמו מים נקיים.

ברז מים קרים פתוח למילוי הדוד

15 בדיקה סופית

הפעל את הדוד ובדוק שהמונה מסתובב מהר יותר בהפעלה. וודא חימום תקין ואין נזילות.

בדיקת פעולת דוד תקינה

🎉 הצלחת! הדוד אמור לפעול כעת

אם נתקלת בבעיות – בדוק חיבורים חשמליים, אטימות ומילוי מים לפני פניה לטכנאי

🛠️ בהצלחה בתיקון! 🚿

💡 טיפים לתחזוקה שוטפת

  • ⏳ החלף פלאנג כל 2-4 שנים (תלוי בקשיות המים באזורך)

מדריך תיקון דוד חשמל

הבהרה

חמם מהיר לדוד = מאיץ חום לדוד = פלאנג לדוד שמש = פלאנג לדוד חשמל = מאיץ לדוד חשמל = מאיץ לדוד שמש = חמם בדוד שמש.

הקדמה

תיקון דוד חשמל יכול להתבצע על ידי דרכים אחרות מלבד החלפת פלאנג לדוד. על מנת לאתר את התקלה בדוד במקרה והדוד אינו מחמם את המים נסו את המדריך לאיתור התקלה בדוד חשמל.

לפניכם טבלה ובה כל התקלות הנפוצות ביותר בדודי שמש וחשמל

סוג התקלה בדודהפתרון לתיקון דוד חשמל
הנורה בדוד לא נדלקתהמפסק של הדוד בלוח החשמל קפץ או התקלקל או מפסק הדוד התקלקל או ישנו נתק בחיבור בלוח החשמל או במפסק הדוד
מפסק הדוד דולק אבל הדוד לא מתחמםיש לבדוק שמונה חברת החשמל מסתובב במהירות גבוהה יותר כשהמפסק מואר
אם המפסק המואר שמפעיל את הדוד דולק ומונה חברת חשמל מסתובב במהירות גבוהה יותר כשהוא מופעל אך עדין הדוד לא מחמם בכלליש להחליף את הפלאנג בדוד החשמל ולנקות את הדוד מאבנית שהצטברה בתוכו.
מפסק הדוד דולק אך מהירות המונה של חברת החשמל אינה משתנה בהפעלת הדודגוף החימום פגום ולא מחמם או התרמוסטט פגום או לא מכוון( בדודי חשמל חדשים יש מפסק ביטחון ליד הדוד יש לבדוק גם אותו)
אני מעוניין לשפר את מהירות חימום המיםיש לבצע תיקון לדוד חשמל על ידי החלפת פלאנג לדוד

ניתן להחליף רק את גוף החימום בדוד אך תיקון דוד חשמל מושלם ניתן רק על ידי החלפת הפלאנג וניקוי כל האבנית מתוכו חלל הדוד חשמל.

החלפת פלאנג מומלצת לביצוע אחת לשנתיים עד ארבע שנים תלוי בתדירות הפעלת דוד החשמל.

קדימה לעבודה

כלי עבודה לתיקון דוד חשמל: מברג פיליפס עם ראש בגודל בינוני, מפתח בוקסה בגודל 3/8, מפתח בוקסה בגודל 9/16.

הורד בלוח החשמל את המפסק של הדוד, אם אינך בטוח איזה מן המפסקים הוא של הדוד הורד את כל המפסקים בלוח החשמל.

תיקון דוד חשמל :הורדת מפסק לדוד

1. כבה את מתג הדוד.

תיקון דוד חשמל :הורדת מפסק לדוד

2. סגור את הברז שמזרים מים קרים לדוד.

אם אין לדוד ברז מים נפרד עליך לסגור את ברז המים הראשי של הדירה.

3. בעזרת מפתח בוקסה 3/8 או מברג פיליפס בינוני פתח את צלחת כיסוי ההגנה של מערכת החשמל בדוד.

bcap

4. בעזרת מברג מפתח 3/8 שחרר את חוט הארקה ממקומו, בעזרת מברג פילפס שחרר את חוטי החשמל מברגי הטרמוסטט

20150930_144708

5. שחרר את זוג החוטים שמחוברים לגוף חימום ושלוף את התרמוסטט ממקומו

20150930_141304

6. אם הדוד מותקן בתוך הבית, פתח את ברז המים החמים באמבטיה

20150930_145521

7. שחרר מעט את ששת הברגים עם מפתח בוקסה "9/16 או כל מפתח מתאים אחר

20150930_132726

8. כשתפסיק הזרימה מהברז שחרר את הפלנג ובזהירות יש לרוקן את הדוד עם דליים או כל כלי גדול אחר.

במידה והדוד על גג פתוח ניתן לפתוח את שש הברגים ולתת לדוד להתרוקן על הגג.

20150930_133840

9. במידה והדוד מותקן בבית, שחרר קלות את טבעת הפלנג עד שיתחילו לרדת מים באמבטיה.

במידה והדוד מותקן על הגג, יש לשחרר את כל ששת הברגים, להוציא את הפלנג ממקומו ולתת לדוד להתרוקן.

20150930_133921

10. לאחר שהדוד התרוקן, יש להכניס את היד לחלל הדוד ולנקות אותו מהאבן שהצטברה [במידה והדוד מותקן על הגג ניתן לפתוח את המים הקרים ולשטוף את הדוד

20150930_135001

11. קח את הפלנג החדש והרכב אותו במקום הישן. יש להקפיד על הרכבת האטם, ואתה זוג הצינוריות המצורפות לשרוול הפלסטיק.

20150930_134701

12. יש לכוון את החור העגול הגדול בשרוול של הפלאנג לכיוון כניסת המים הקרים בדוד. הברג בחזרה את ששת הברגים וחזק אותם בהצלבה

20150930_141304

13. הכנס בחזרה את התרמוסטט וחבר את החוטים שלו לגוף החימום (לא משנה איזה חוט לאיזה קוטב בגוף החימום).

20150930_144713

14. פתח את המים הקרים לדוד. בדוק שאין נזילה.

20150930_140140

חבר חזרה את את חוטי החשמל, את חוט הארקה לגוף הפלאנג וממנו גישור לגוף הדוד, את חוט החשמל החום(הפאזה) ואת הכחול (האפס) לטרמוסטט.

תן לדוד להתמלא במים תוך כדי השארת ברז המים החמים באמבטיה פתוח והמתן לזרימת מים נקים בברז האמבטיה.

הפעל את הדוד ובדוק שהמונה של חברת חשמל מסתובב במהירות גבוהה יותר כשהדוד דלוק.

זהו הצלחת במשימת תיקון דוד חשמל

במידה ומפסק הדוד דולק אך אין שינוי במהירות סיבוב המונה, יתכן כי אחד החוטים בחיבור של התרמוסטט או גוף החימום אינם מחוברים כהלכה או שהתרמוסטט לא תקין.

בהצלחה.
